富康16V的后鼓刹升级碟刹全过程

银富69 · 发表于 2011-6-9 09:41

马上注册，解锁更多精彩内容！

您需要登录才可以下载或查看，没有帐号？注册为道友

x

富康16V的后鼓刹升级碟刹全过程    我想改装富康后鼓刹的念头很久了，在论坛学习各位的改制作业后，在伍老师的指导下历经4个月的时间，齐了全部的配件，配件如下：
一、配件明细：
   1、自己购买了塞纳247的卡钳、TRW的刹车盘、固定螺钉、片、手刹线、卡钳固定螺栓M12.9、卡钳固定长垫、刹车片弹簧组件、护罩、后轴大螺帽等。
   2、给加工改制了鼓芯、卡钳支架、ABS调整垫片、刹车油管、并给护罩固定螺丝、M12.9螺帽、以及技术支持，在此感谢

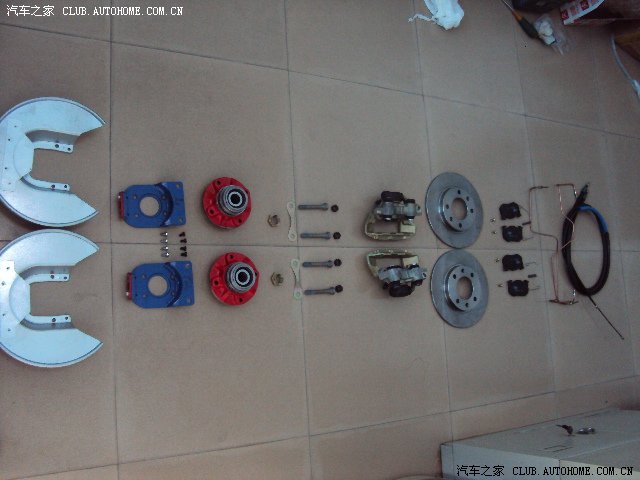

全部配件：

登录/注册后可看大图

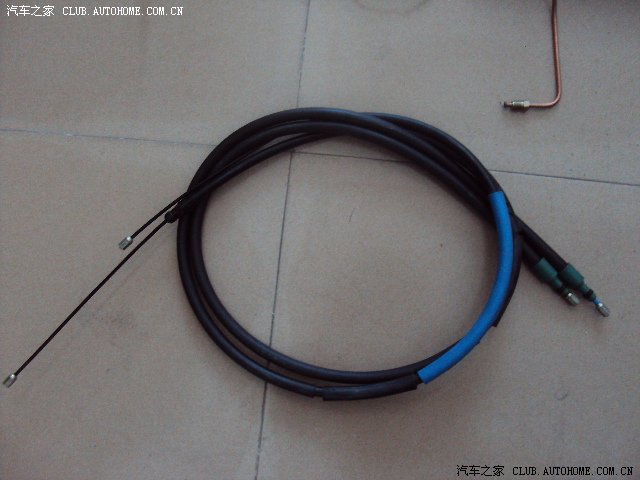

塞纳手刹车线

登录/注册后可看大图

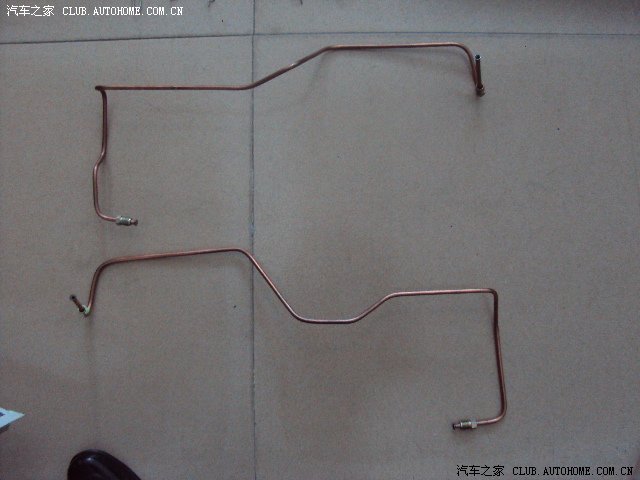

自制油管

登录/注册后可看大图

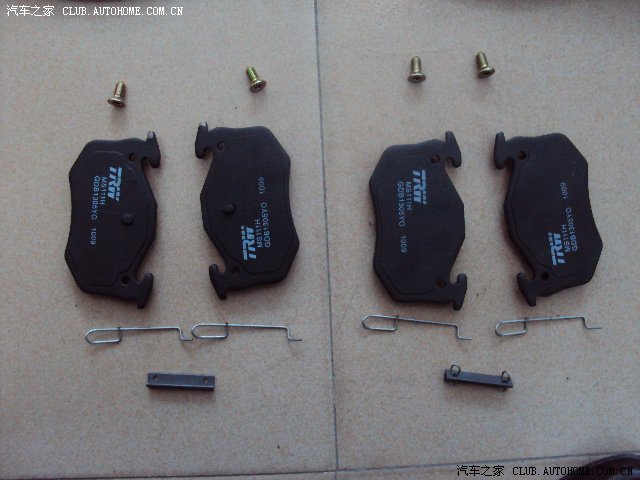

TRW刹车片、盘固定螺钉、片组件

登录/注册后可看大图

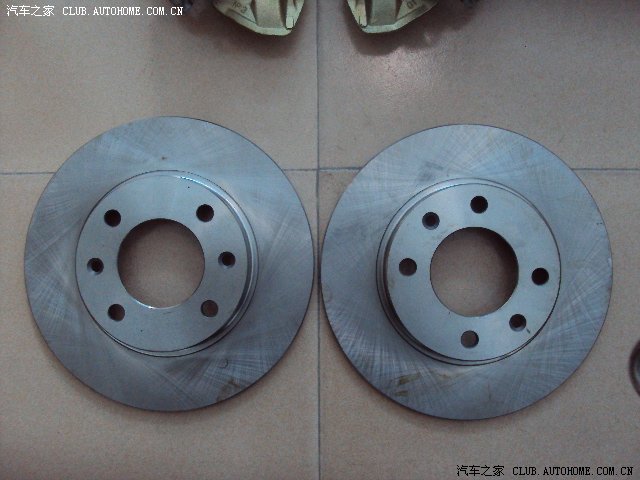

TRW刹车盘

登录/注册后可看大图

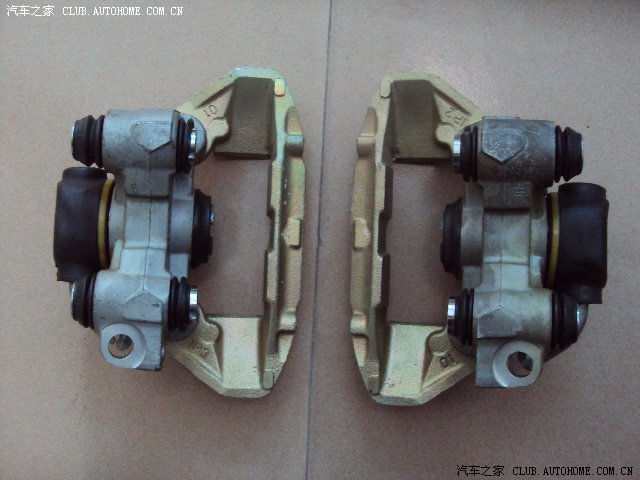

博士后卡钳

登录/注册后可看大图

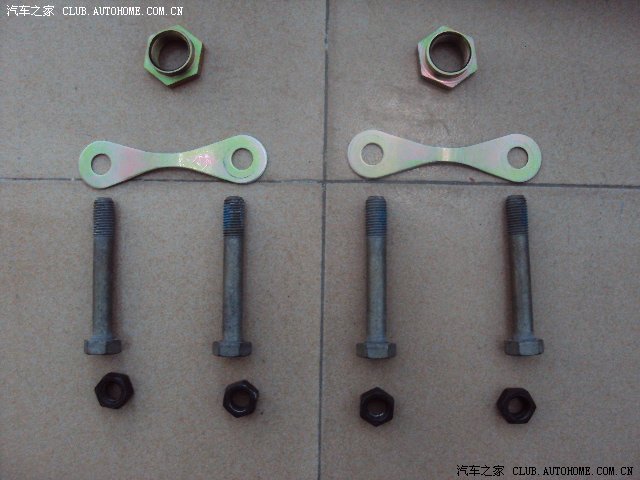

卡钳固定螺栓、帽M12.9、后轴大帽

登录/注册后可看大图

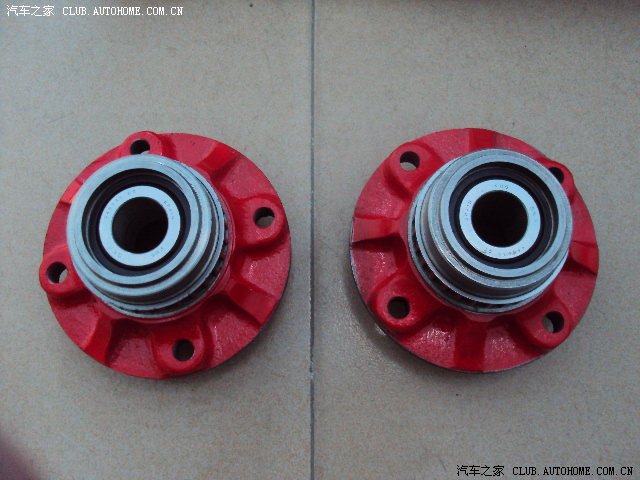

改制鼓芯

登录/注册后可看大图

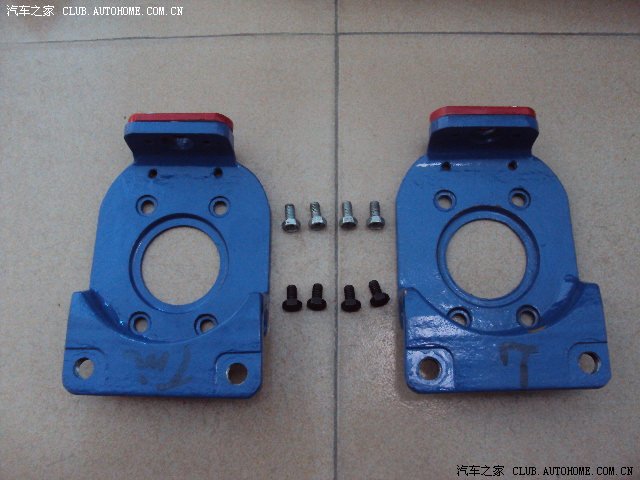

制作的卡钳支架和ABS调整垫片、护罩固定螺钉：

登录/注册后可看大图

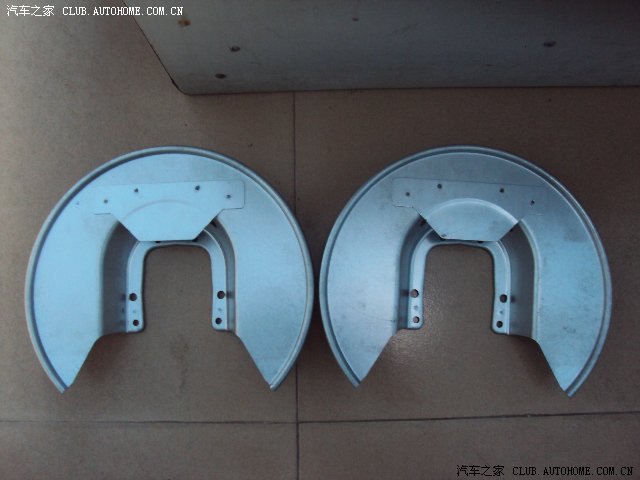

护罩一对

登录/注册后可看大图

另：准备一个右前刹车胶管、一罐厌氧螺栓胶、DOT-4刹车油一桶1L、去锈蚀的螺栓喷剂一瓶，化氢清洁剂一瓶。
自己先预装一下：

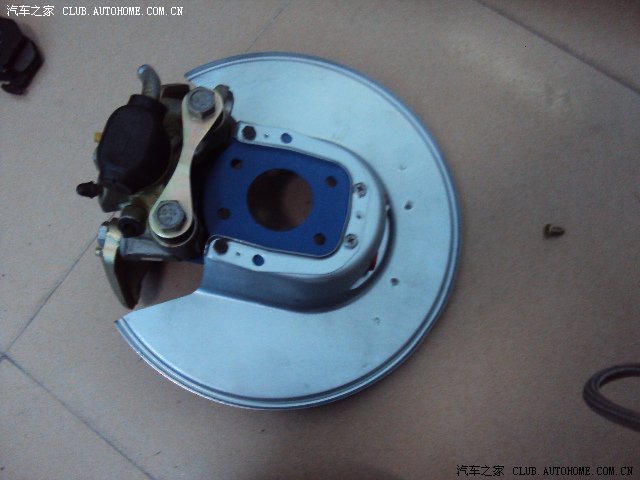

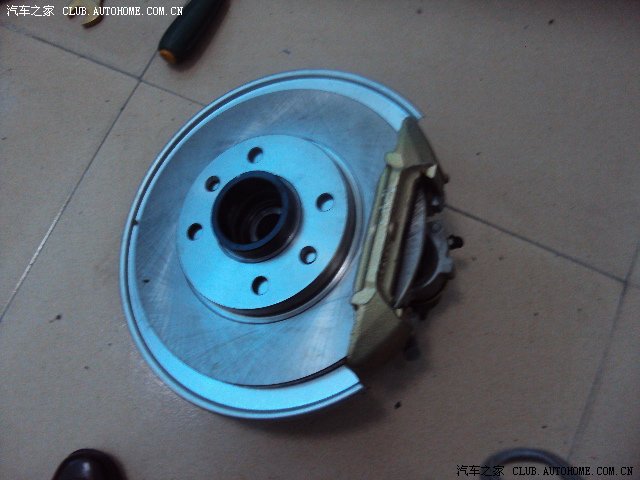

右后碟;

登录/注册后可看大图

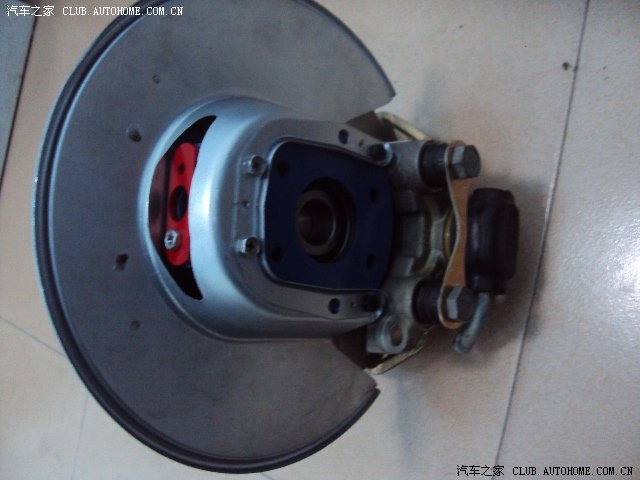

左后碟反面

登录/注册后可看大图

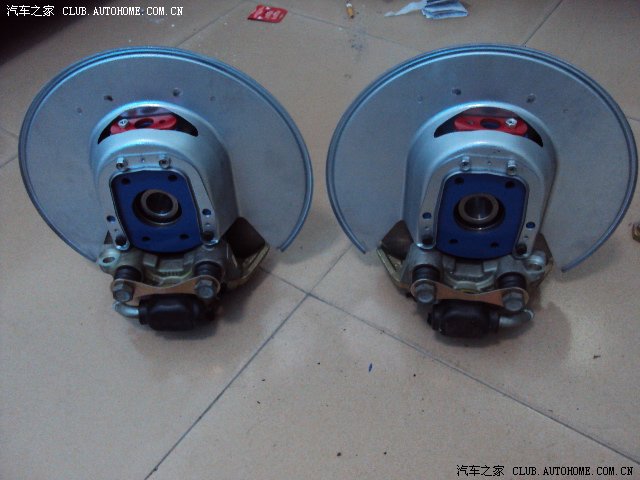

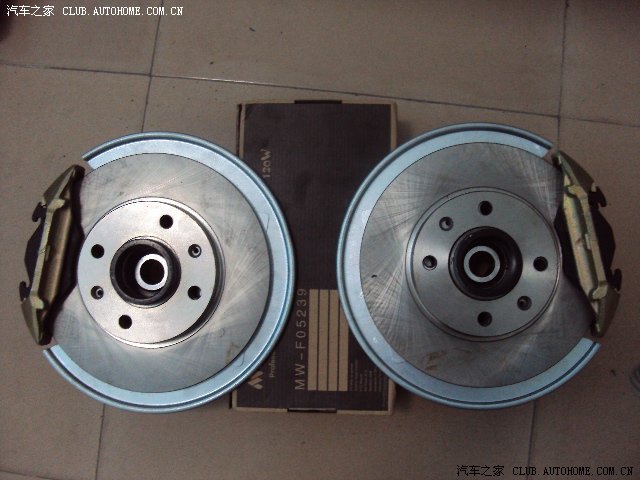

一对，很漂亮吧

登录/注册后可看大图

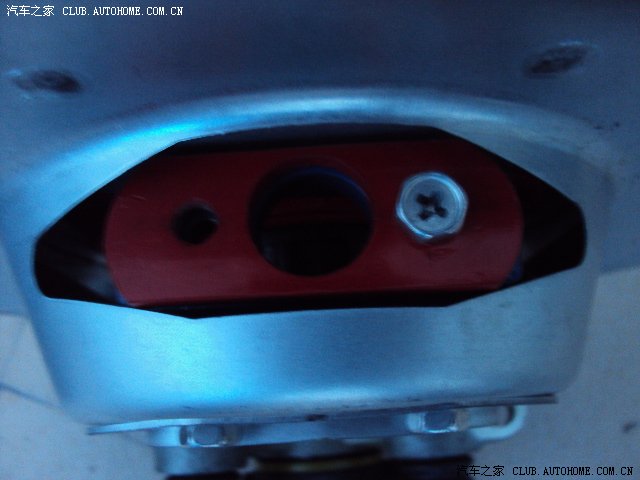

调整护罩和ABS之间的间

登录/注册后可看大图

另一个

登录/注册后可看大图

二、准备装车。

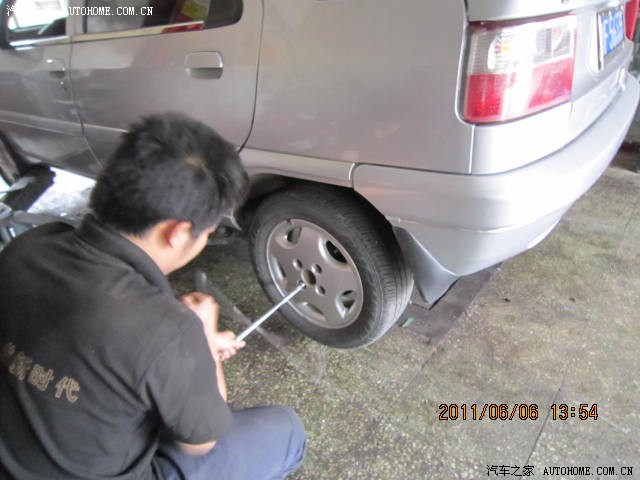

1、卸后轮：

登录/注册后可看大图

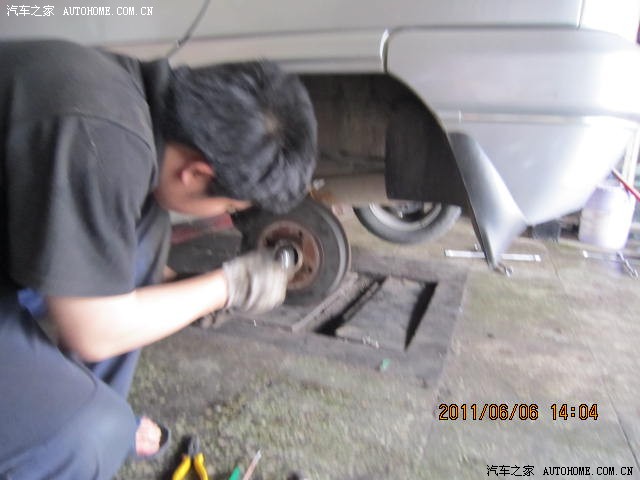

撬下碗型塞。

登录/注册后可看大图

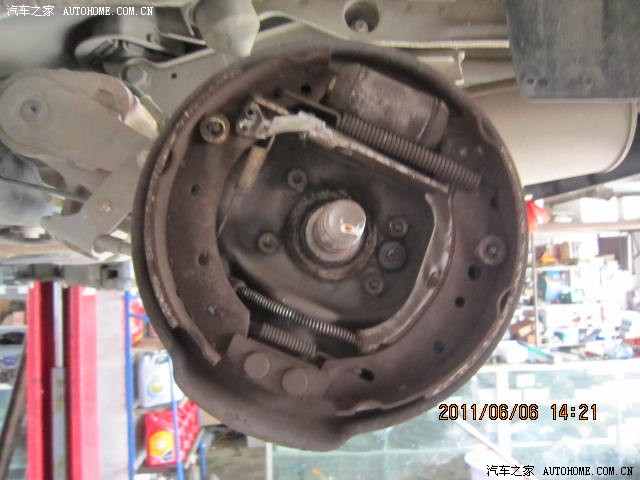

拨动刹车分泵卸下鼓盖。

登录/注册后可看大图

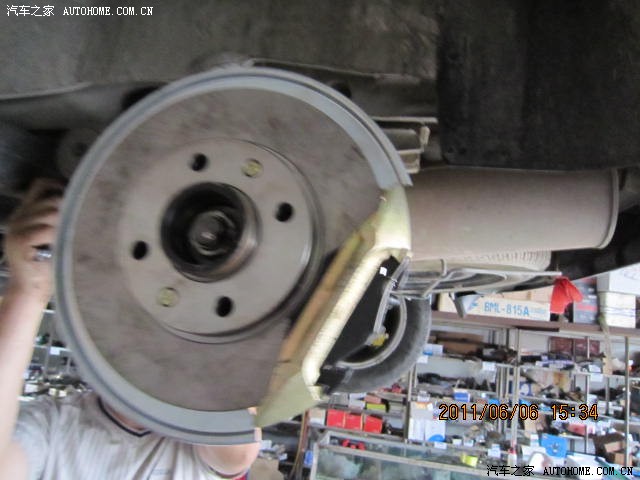

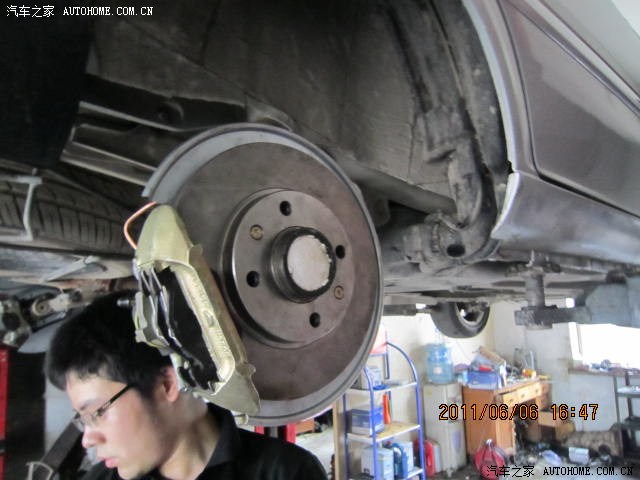

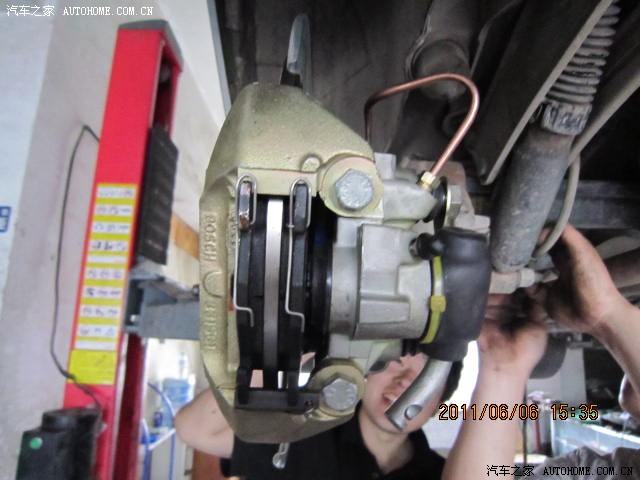

安装左后轮，ABS的间隙正好，伍老师的调试很到位。

登录/注册后可看大图

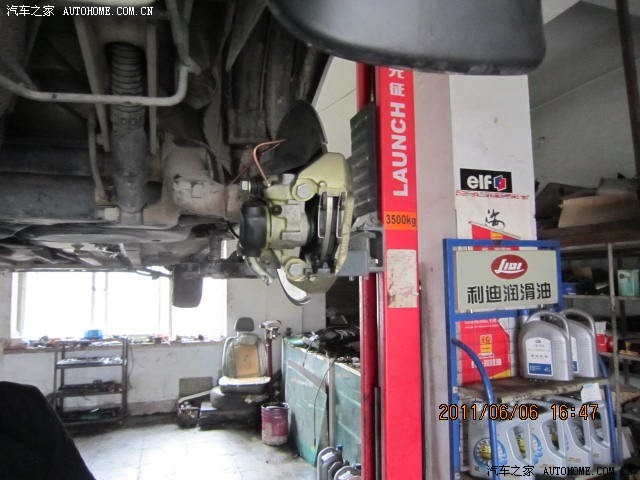

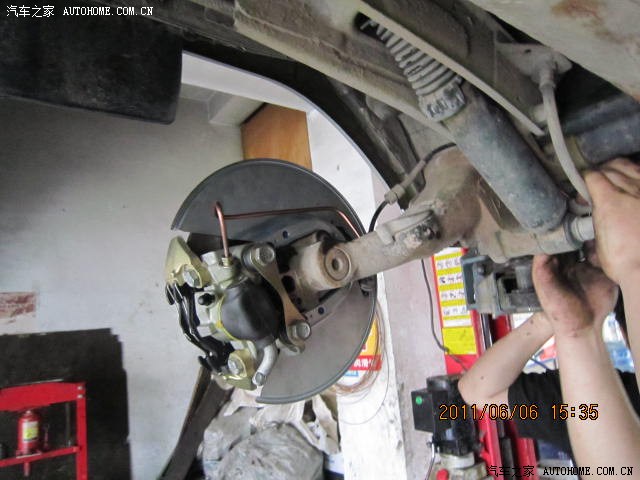

安装刹车管

登录/注册后可看大图

安装刹车管

登录/注册后可看大图

另一个，碗型塞安装不上去，改用泡沫板做了一个塞子，防尘。（白色的）

登录/注册后可看大图

随后后安装手刹线，调试间隙，加注刹车油，排气调试，经过1小时时间，调试完毕，终于完成了鼓刹升级碟刹的全部作业。
总结：1、改制鼓芯的内径51mm,原车碗型塞直径大约56mm,装不上了，需要改制。
2、塞纳原车手刹线比富康原车的要长，需要改动加固。ABS线也长了，需要仔细处理，避免车轮摩擦。
3、整体改装效果比较满意，刹车没有以前的翘屁股前冲的感觉，刹车整体下沉，改天测试刹车距离。
再次感谢cheyou帮助和指导。

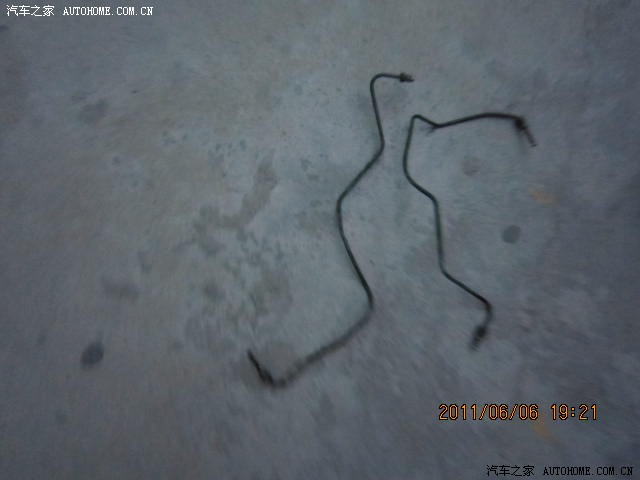

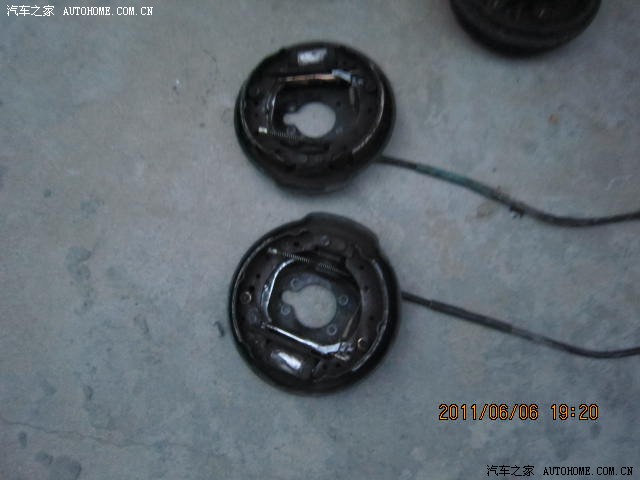

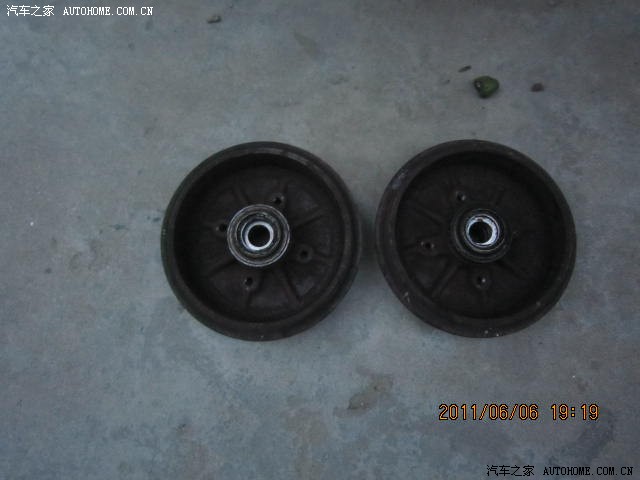

拆下的原富康16V的后鼓配件

登录/注册后可看大图

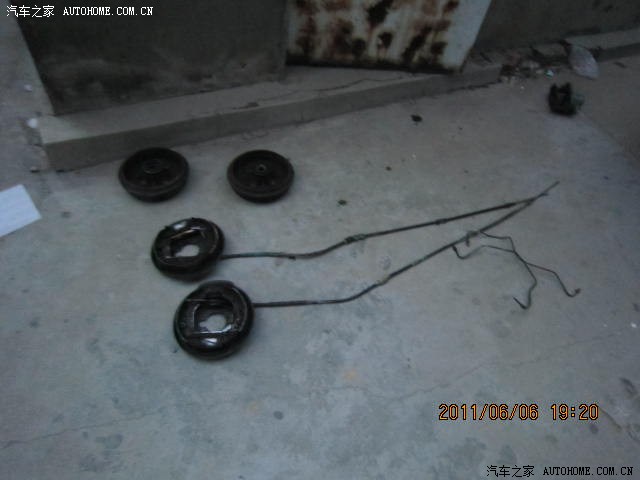

鼓、泵、片、手刹线、油罐全套

登录/注册后可看大图

maxfree_gz · 发表于 2011-6-9 10:54

楼主的照片呢？为什么用银色的字体，几乎看不到的

HEMI · 发表于 2011-6-9 11:10

………………………………照片看不见啊

QHD老万 · 发表于 2011-6-9 12:56

支持一下，我还在等F的新方案呢

rain72days · 发表于 2011-6-9 13:20

图片不见，诡异的字体。。。

疯狂螺丝 · 发表于 2011-6-9 13:39

看不到呀看不到·········

wn638 · 发表于 2011-6-9 14:08

真是精彩啊，就是图片全部打叉！！！！

nbdc · 发表于 2011-6-10 09:49

图片全XXOO啦、、、、

啊土木 · 发表于 2011-6-11 00:03
